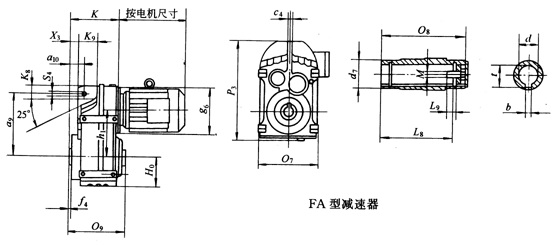

FA系列平行軸斜齒輪減速機外形及安裝尺寸-FA系列平行軸斜齒輪減速機外形及安裝尺寸-魯德傳動

型號

a₉

a₁₀

c₄

f₄

g₆

h₁

K₈

K₉

O₇

O₈

O₉

P₃

S₄

H₀

X₃

d

（H7）

K

d₇

L₈

L₉

t

b

M

FA37

158

31.5

12

2.5

120

112

30

41.5

169

120

123

250

14

74

7.5

30

145

45

105

17

33.3

8

M10

FA47

170

32

12

3

120

128.1

22

54

185

150

153

272

14

80

14

35

165

50

130

22

38.3

10

M12

FA67

218

41

16

3.5

160

159.5

52

67

217

180

184

343

22

97

12.5

40

230

55

156

29

43.3

12

M16

FA77

278

50

20

4

200

200

49

76

275

210

213

426

22

121

12

50

250

70

183

32

53.8

14

M16

FA87

346

62

26

4

250

246.7

57

85

336

240

243

531

22

152

16

60

300

85

210

36

64.4

18

M20

FA97

395

70

30

4

300

285

88

100

405

300

303

623

26

178

28

70

350

95

270

34

74.9

20

M20

FA107

485

88

36

2.5

350

332.4

105

121

450

350

353

717

26

200

32

90

400

120

310

40

95.4

25

M24

FA127

550

110

40

2.5

450

382.6

138

153

530

410

410

856

33

236

30

100

455

140

370

38

106.4

28

M24
