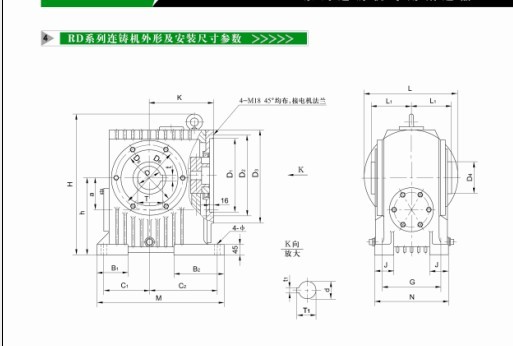

減速機-RD系列連鑄機專用二次包絡減速機外形參數-魯德傳動

型號    尺寸

L1

D1

D2

D3

D4

D5

D6

D

T

t

d

T1

t1

φ

       -7.5

RD-11 -10

       -12.5

150

φ 280

φ 315

/

φ 125

/

/

φ 90

95.4

25

φ 32

34.8

10

φ 20

RD-4   -240

200

φ 260

φ 300

φ 340

φ 160

φ 300

/

φ 100

106.4

28

φ 28

31.3

8

φ 24

       -200

RD-11 -280

210

φ 280

φ 315

φ 533

φ 160

φ 315

φ 370

φ 100

106.4

28

φ 32

34.8

10

φ 20

尺寸

型號

a

B1

B2

C1

C2

M

J

G

N

H

h

K

L

L1

-4.5

-7.7

RD-11    -10

              -12.5

125

115

190

175

255

480

68

230

280

495

300

243

340

150

RD-4   -240

180

162

150

225

325

620

85

300

375

612.5

420

318

453

220

       -200

RD-11

      -280

200

80

80

145

305

500

80

340

390

636

440

373

484

210
