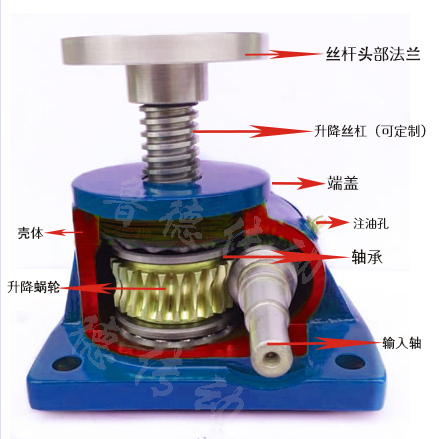

絲桿升降機升降原理圖示
蝸輪
絲桿升降機原理是電機帶動蝸桿轉動，利用蝸輪蝸桿的傳動，使蝸輪旋轉，蝸輪中心是內螺紋結構，相當于升降絲桿的螺母，和升降絲桿相匹配，與絲桿配合，蝸輪旋轉帶動絲桿做軸向運動。
絲桿升降機有絲桿運動和螺母運動兩種結構形式。絲桿運動形式即絲杠轉動、螺母移動，該傳動形式需要限制螺母的轉動，故需導向裝置。其特點是結構緊湊，絲杠剛性較好。適用于工作行程較大的場合。螺母運動即螺母固定、絲杠轉動并移動，該傳動形式因螺母本身起著支承作用，消除了絲杠軸承可能產生的附加軸向竄動，結構較簡單，可獲得較高的傳動精度。但其軸向尺寸不宜太長，否則剛性較差。因此只適用于行程較小的場合。

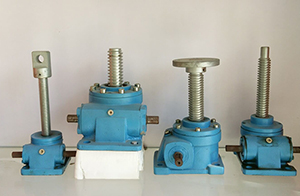

螺旋絲桿升降機螺桿頭部型式分為法蘭式、螺紋式、扁頭式和圓柱式，螺桿可配防旋轉和防護罩，螺桿升降高度可根據客戶需要加工定制。
蝸輪絲桿升降機具有自鎖功能，可配電機或者手動提升，使用方便安全可靠。
